ABS剎車泵中有一個圓柱形配件，需要壓到合金注塑的外殼中。要求表面高度誤差小于0.01mm。本系統采用電缸控制下壓力，在下壓過程中不斷監控壓力傳感器，防止壓壞工件。當激光位移傳感器到達指定位置時，電缸剎車返回。下壓過程結束后，控制電缸，對裝配質量進行檢測。

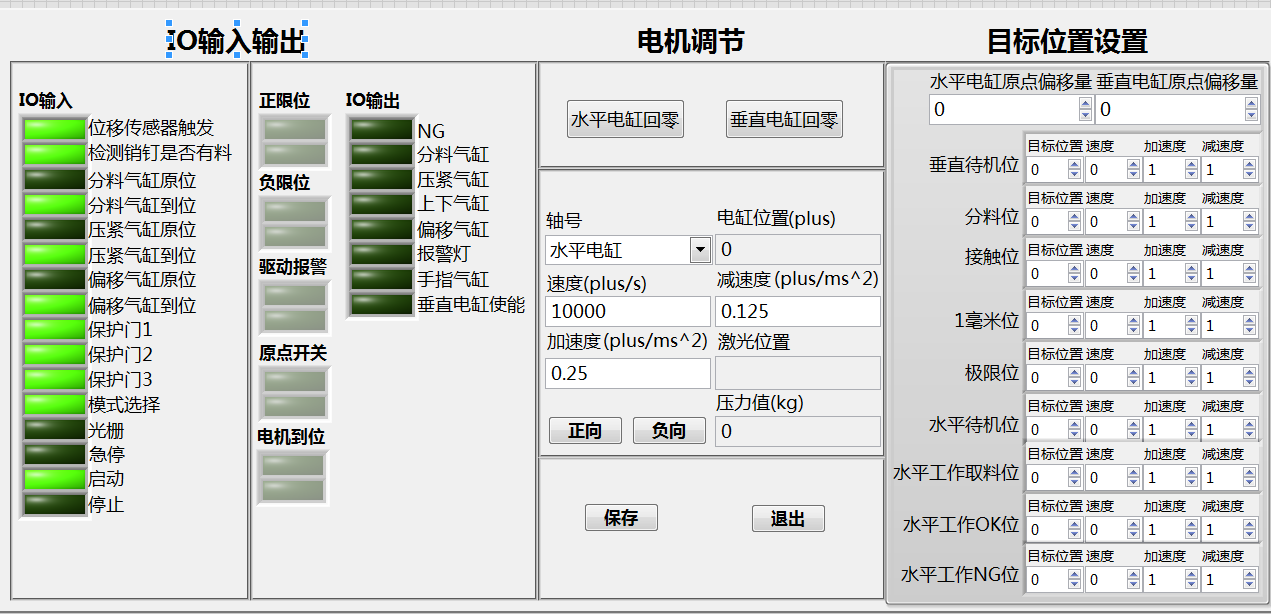

手動調試界面如下圖所示：

本系統功能及特點如下：

1.控制兩個伺服電機，一個水平電缸，壓工件。一個水平電缸，檢測裝配質量；

2.監控激光位移傳感器和壓力傳感器。激光位移傳感器主要判斷下壓位移，壓力傳感器防止壓壞工件；

3.監控20個光電傳感器，光電傳感器主要用來檢測是否有料、各種電缸、氣缸是否到達指定位置。同時判斷機器安全門是否打開以及安全光幕是否有人觸碰；

4.控制10個IO輸出，壓力到達指定位置進行信號輸出。正常、報警、危險信號燈、蜂鳴器、控制啟動、停止、暫停開關；

5.信息提示，實時提示機器運行的步驟。出錯時提示出錯位置；

6.具有手動調試界面，可以手動控制及調試各個IO口，傳感器，電機等設備；

7.使用固高運動控制卡來控制和監測多個機械及電子部件；

8.數據自動存儲到SQL Server數據庫中，與公司系統進行對接，方便公司其他人員使用和分析。
